化學纖維的質量是指對纖維製品的使用價值有決定意義的指標。物理性能指標，包括纖維的長度、細度、密度、光澤、吸濕性、熱性能、電性能等；力學性能指標，包括斷裂強度、斷裂伸長率、初始模量、回彈性耐多次變形性等。

穩定性能指標，包括對高溫和低溫的穩定性對光和大氣的穩定性、對光和大氣的穩定性、對化學試劑的穩定性及對微生物作用的穩定性等；加工性能指標，包括纖維的抱合性，起經電性和染色性等；短纖維的附加品質指標，包括纖維長度、卷曲度、纖維疵點等。

一、細度

細度是纖維粗細的程度，分直接指標和間接指標兩種。直接指標一般用纖維的直徑和截麵積表示，由於纖維截麵積不規則，且不易測量，通常用直接指標表示其粗細的時候並不多，故常采用間接指標表示。間接指標是以纖維質量或長度確定，即定長或定重時纖維所具有的質量(定長製)或長度(定重製)，在化學纖維工業中通常以單位長度的纖維質量，即線密度(linear density)(纖度)表示，常用的有以下三種表示方法。

1.特(tex)或分特(dtex)

特或分特是國際單位製。1000m長的纖維的質量(g)稱為特；其1/10為分特。由於纖維細度較細，用特數表示細度時數值較小，故通常以分特表示纖維的細度。

對同一種纖維來講(即纖維的密度一定時)，特數越小，單纖維越細，手感越柔軟，光澤柔和且易變形加工。

2.旦(denier)

9000m長的纖維的質量(g)稱為旦，對同一種纖維來講，旦數越小，單纖維越細。旦為線密度的非法定計量單位。1den=9tex。

3.公製支數(Nm)

公製支數簡稱公支，指單位質量(g)的纖維所具有的長度(m)。對同一種纖維而言，支數越高，表示纖維越細。公製支數為線密度的非法定計量單位。

特或分特、旦數和支數的數值可相互換算，關係如下。

旦數*支數=9000

特數*支數=1000

旦數=9*特數

分特數=10*特數

各種纖維的線密度指標見表1-4。

各種纖維的線密度指標

二、密度

纖維的密度（densities）是指單位體積纖維的質量，單位為g/cm³。各種纖維的密度是不同的，在主要化學纖維品種中，丙綸的密度最小，黏膠纖維的密度最大，主要紡織纖維的密度見表1-5。

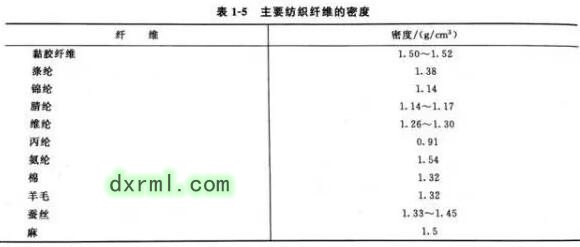

主要紡織纖維的密度

三、吸濕性

纖維的吸濕性是指在標準溫度(20℃，65%相對濕度)條件下纖維的吸水率，一般采用兩種指標來表示。

回潮率：纖維中所含水分重量對纖維幹重的比例。即回潮率=試樣所含水分的重量/幹燥試樣的重量*100%

含濕率：纖維中所含水分重量對纖維濕重的比例。即含濕率=試樣所含水分的重量/未燥試樣的重量*100%

各種纖維的吸濕性有很大差異，同一種纖維的吸濕性也因環境溫、濕度的不同而有很大的變化。為了計重和核價的需要，必須對各種紡織材料的回潮率作出統一規定，稱公定回潮率，各種纖維在標準狀態下的回潮率和我國所規定的公定回潮率見表1-6。

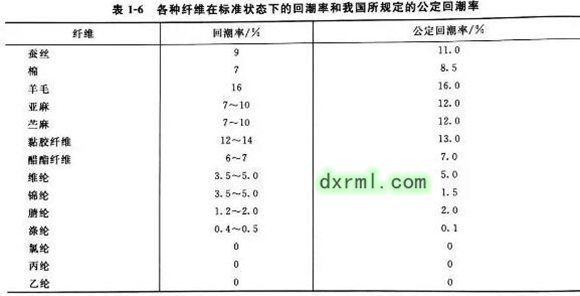

各種纖維在標準狀態下的回潮率和我國所規定的公定回潮率

由表1-6可見，天然纖維和再生纖維的回潮率較高，合成纖維的回潮率較低，其中丙綸、氯綸和乙綸的回潮率為零。

吸濕性影響纖維的加工性能和使用性能。吸濕性好的纖維摩擦和靜電作用減小，穿著舒適對於吸濕性差的合成纖維可以利用改性的方法來提高其吸濕性。

四、拉伸性能

纖維材料在使用中會受到拉伸、彎曲、壓縮、摩擦和扭轉作用，產生不同的變形。化學纖維在使用過程中主要受到的外力是張力，纖維的彎曲性能也與其拉伸性能有關，因此拉伸性能是纖維最重要的力學性能。衡量纖維的拉伸性能主要有以下三個指標斷裂強度、斷裂伸長率、初始模量。

1.斷裂強度

常用相對強度表示化學纖維的斷裂強度。即纖維在連續增加負荷的作用下，直至斷裂所能承受的最大負荷與纖維的線密度之比。單位為牛/特(N/tex)、厘牛/特
(cN/tex)。

斷裂強度是反映纖維質量的一項重要指標，斷裂強度高，纖維在加工過程中不易斷頭、繞輥，紗線和織物的牢度高，但斷裂強度太大，纖維剛性增加，手感變硬。

纖維在幹燥狀態下測定的強度稱幹強度；在潤濕狀態下測定的強度稱濕強度。回潮率較高的纖維的濕強度比幹強度低。大多數合成纖維的回潮率很低，濕強度接近或等於幹強度。

2.斷裂伸長率

纖維的斷裂伸長率一般用斷裂時的相對伸長率，即纖維在伸長至斷裂時的長度比原來長度增加的比例表示。

Y=（L-L0）L0*100%

式中：Lo—纖維原長
L—纖維伸長至斷裂時的強度。

斷裂伸長率是一種反映纖維韌性的指標。對於衣著用長絲，伸長率越大，手感越柔軟，後加工中毛絲、斷頭越少但過大時，織物易變形。對於工業用長絲，伸長率越小，其最終產品越不易變形。

3.初始模量

纖維初始模量即彈性模量，是指纖維受拉伸而當伸長為原長的1%時所需的應力。

初始模量表征纖維對小形變的抵抗能力。在衣著上則反映纖維對小的拉伸作用或彎曲作用所表現的硬挺度。纖維的初始模量越大，越不易變形。在合成纖維的主要品種中，滌綸的初始模量最大，其次為腈綸，錦綸則較小。因此滌綸織物挺括，不易起皺錦綸易皺，保形性差。

五、回彈性

材料在外力作用下(拉伸或壓縮)產生的形變，在外力除去後，恢複原來狀態的能力稱為回彈性(elastic recovery)。纖維在負荷作用下，所發生的形變包括三部分普彈形變、高彈形變和塑性形變。這三種形變，不是逐個依次出現，而是同時發展的，隻是各自的速度不同。

因此，當外力撤除後，可回複的普彈形變和鬆弛時間較短的那一部分高彈形變(急回彈形變)將很快回縮，並留下一部分形變，即剩餘形變，其中包括鬆弛時間長的高彈形變（緩回彈形變）和不可回複的塑性形變。剩餘形變值越小，纖維的回彈性越好。

回彈率可表示如下。

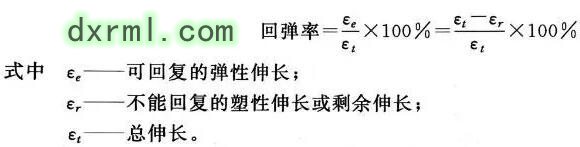

回彈率計算公式

六、條幹不勻率

條幹不勻率是一種表示長絲條幹均勻度的指標，用CV值(變異係數)或口(Uster%)表示。這項指標對頂取向絲和拉伸絲尤為重要。長絲條幹不勻，在加工過程中容易產生毛絲和染色不勻。

七、卷曲度(主要針對短纖維)

將纖維進行化學、物理或機械卷曲變形加工，而賦予纖維一定的卷曲。

卷曲的目的改善纖維的抱合性，同時增加纖維的蓬鬆性和彈性，使其織物具有良好的外觀和保暖性。

表征短纖維的卷曲度指標如下。

表征短纖維的卷曲度指標

八、沸水收縮率

將纖維放在沸水中煮沸30min後，其收縮後的長度與原來長度之比，稱沸水收縮率。

沸水收縮率是反映纖維熱定型程度和尺寸穩定性的指標。沸水收縮率越小，纖維的結構穩定性越好，纖維在加工和服用過程中遇到濕熱處理（如染色、洗滌等）時，尺寸越穩定，不易變形；同時物理力學性能和染色性能也好。纖維的沸水收縮率隻要由纖維的熱定型工藝條件來控製。

九、燃燒性能

纖維的燃燒性能是指纖維在空氣中燃燒的難易程度。國際規定采用“極限氧指數”法，簡稱LOI法。所謂極限氧指數就是使著了火的纖維離開火源，而纖維仍能繼續燃燒時環境中氮和氧混合氣體中所含氧的最低百分率。

LOI與纖維分類如下。

① 可燃性或易燃性纖維 LOI＜21%的纖維

② 難燃性或阻燃性纖維 LOI＞21%的纖維

③ 阻燃纖維 LOI＞26%的纖維

部分纖維的極限氧指數見表1-7

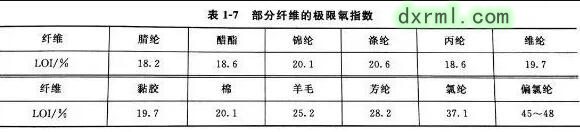

部分纖維的極限氧指數

由表1-7可見，幾種主要化學纖維的L01都小於21%，屬可燃或易燃纖維。

對化學纖維的阻燃處理，國內外進行過大量的研究，主要采用共聚、共混、表麵處理等方法，在纖維或織物中引人有機磷化合物、有機鹵素化合物或兩者並用。

十、纖維的耐磨性

纖維及其製品在加工和實際使用過程中，由於不斷經受摩擦而引起磨損。而纖維的耐磨性就是指纖維耐受外力磨損的性能。

纖維的耐磨性與其紡織製品的堅牢度密切相關。耐磨性的優劣是衣著用織物服用性能的一項重要指標。纖維的耐磨性與纖維的大分子結構、超分子結構、斷裂伸長率、彈性等因素有關。

常見纖維耐磨性高低的順序為錦綸＞丙綸＞維綸＞乙綸＞滌綸＞腈綸＞氯綸＞毛多絲＞棉＞麻＞富強纖維＞銅氨纖維＞黏膠纖維＞醋酯纖維＞玻璃纖維。

十一、耐光性和穩定性

對日光和大氣作用的穩定性是纖維的穩定性指標之一，也稱耐候性，是纖維抵抗氣候條件引起的性能變化能力的量度。

耐光性是指纖維受光照後其力學性能保持不變的性能。對大氣作用的穩定性是指纖維受光照射、空氣中的氧氣、熱和水分的長時間作用後，不發生降解或光氧化，不產生色澤變化的性能。

化學纖維耐光性與纖維分子鏈節的組成、主鏈鍵和交聯鍵的形成有關與分子基團的振動能量和轉換有關與纖維的聚集態結構有關與光輻射強度、照射時間和波長有關。

氣候條件引起纖維性能的變化，主要是由於日光和空氣中的氧引起的，因此提高纖維的耐光性對大氣作用的穩定性能是提高其光穩定性和氧穩定性。常用纖維日曬後強度損失見表1-8。

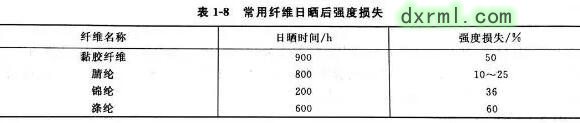

常用纖維日曬後強度損失

關鍵字：化學纖維,質量指標
