紗線在過程中產生了屈曲，故其在織物中所占的長度或寬度就必定小於它原有的伸直長度，反應這兩者之間差異程度的百分率就是織造縮率，簡稱織縮率或織縮。分別以經紗織縮率和緯紗織縮率來表示。

織造用紗線為單性材料，經緯紗在未交織成織物前，都可在一定的張力下呈直線狀態，但織造時，經緯紗線相互交錯沉浮，紗線則由原來的直線狀態變為波形屈曲狀態，長度縮短，從而形成不同結構的織物，使織成的織物長度短於紗線原來長度而形成織縮。

產生縮率的根本原因就是由於經緯紗的屈曲。決定織物內紗線織造縮率大小的主要原因是經緯紗交織次數的多少與屈曲波高低的程度。

織縮對成品的強力、厚度、密度、重量、外觀以及縮水率等均有影響。由於經緯紗線的原料粗細、密度以及織物組織和上機工藝參數等不同，經緯紗線之間可以具有多種多樣的配合關係，因此，織縮率也就不同。

織物織縮率大，使用的原料就多，反之，織縮率小，使用的原料也就少。

織縮率的測定和計算方法一般是取一定長度、寬度的織物試樣，並輕輕拆出經、緯紗線，按上述定義測量計算，也可通過織造工藝有關參數用經驗公式求得。

織縮率的計算

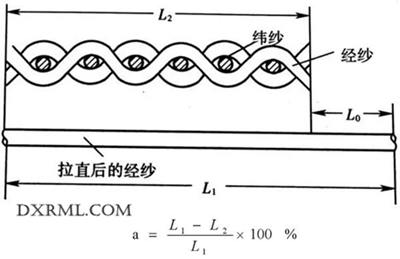

1、經紗織縮率的計算

式中：

a——經紗織縮率；

L1——拉直後（即原來的）經紗長度;

L2——布樣的經紗長度。

舉個例子

有一織物布樣的經向長度為22cm，從布樣中拆出經紗二根，拉直後測量它的長度，其中一根長23.4cm，另一根長23.6cm，計算布樣的經紗織縮率。(為了計算精確，紗線數可取較多的數值，一般可取10根)

按以上公式：

L2=22cm

L1=（23.4+23.6)/2=23.5cm

a=(23.5-22)/23.5*100％=6.38％

則該布樣的經紗織縮率為6.38％。

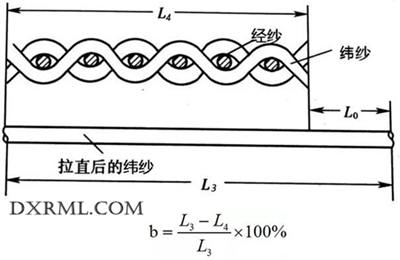

2、緯紗織縮率的計算

式中：

b——緯紗織縮率;

L3——拉直後的緯紗長度：

L4——布樣的緯紗長度。

舉個例子

布樣的緯向長度為25.5cm,從布樣中拆出緯紗兩根，拉直後測量他的長度，其中一根長27cm，另一根長27.2cm，求布樣的緯紗織縮率。

按以上公式：

L4=25.5cm

L3=(27+27.2)/2=27.1cm

b=(27.1-25.5)/27.1 *100％=5.9％

則該布樣的緯紗織縮率為5.9％。

影響織物縮率的主要因素

1、原料成分

纖維原料對織縮率的影響比較複雜，一般來說，易於屈曲的紗線，其織縮率大；易於產生塑性變形的紗線，其織縮率較小。

2、紗線細度

不同線密度的經緯紗交織時，線密度越大，紗線越不易屈曲，織造縮率較小；在經緯紗線密度相同的織物中高線密度紗線織物的織縮率較大。

3、紗線撚度

撚度大，紗線結構緊密、剛度大，則收縮性能差，縮率小，反之則縮率較大。

4、平均浮長

織物的交織點越多，平均浮長越小，織造隻經緯紗的屈曲波越多，織造縮率就越大。

5、第一標題

織物越緊密，經緯紗的屈曲波越多，織物的織造縮率就越大。

6、織造工藝

上機張力與開口時間：上機張力與開口時間直接影響織物縮率與坯布緯密。上機張力大，開口時間早，經紗屈曲波小，故經縮小而緯縮大；反之，上機張力小，經紗易屈曲，則經縮大而緯縮小。
漿紗：經紗上漿率高則經紗縮率減小，反之則大。

溫濕度：織造車間的溫濕度高，經紗受張力作用後易於伸長，故緊縮下降而萎縮增大；反之，經縮增加而緯縮下降。

---

關鍵字：織物縮率,影響織物縮率的因素
