為了提高純棉50%体育首存红利~ 織物的緯向撕破強力,在不改變其他織物參數和上機參數的前提下,僅改變了50%体育首存红利~ 織物的地組織,測試了改動前後織物的縮水率、斷裂強力、撕破強力和表麵絨毛豐滿程度。測試表明:改進織物組織後,50%体育首存红利~ 織物經向和緯向的撕破強力均提高,斷裂強力有所提高,經向縮水率略增,緯向縮水率顯著降低,織物表麵絨毛豐滿程度基本不變。認為改進織物組織能在不增加生產成本和不改變織物外觀的條件下有效提升織物撕破強力。

關鍵詞：50%体育首存红利~ ;地組織;撕破強力;斷裂強力;縮水率;外觀風格

織物規格為 21條特細條50%体育首存红利~ ，該織物手感柔軟、絨條清晰,絨毛豐滿,適合做童裝和襯衣麵料。用戶對成品要求的主要考核物理機械指標有幅寬、單位麵積質量、縮水率、斷裂 強力和撕破 強力等。國家標 準 GB / T14311 — 2008 《棉印染50%体育首存红利~ 》的評等中規定:內在質量按批評等，外觀質量按匹(段)評等,以其中最低一項品等作為該匹(段)布的品等。其中的內在質量主要是針對成品的經緯密度、斷裂強力、水洗尺寸變化率、染色牢度等指標,而對撕破強力指標未提出具體要求。簽訂銷售合同時,不同用戶對撕破強力指標的要求不盡相同,部分用戶由於織物用途特殊而要求經向和緯向撕破強力都要達到 8.8N 以上。

1 產品出現的問題

針對 用戶的要求,我們對21 條特細條50%体育首存红利~ 產品的主要考核物理機械指標進行了測試。

由數據可看出,織物經、緯向撕破強力出現起伏不均勻現象,緯向撕破強力最低的隻有4.2 N ,最 高 可 以 達 到 8.1 N ,其 平 均 值 隻 有5.66N ;經向撕破強力平均值為 6.9N ,均不能達到用戶提出的經、緯向撕破強力 8.8N 以上的要求。該產品質量水平影響了合同的完成和生產的正常運行。

2 撕破強力的影響因素

印染加工方麵。50%体育首存红利~ 加工的主要工藝有:坯布、割絨、刷絨、燒毛、煮漂、染色、整理。此外前處理煮漂的目的是在坯布受損很小的條件下,除去織物上的各類雜質,使織物成為潔白、柔軟並有良好潤濕性能的染色半製品。煮漂為染色加工創造條件。50%体育首存红利~ 產品為高耗棉產品,坯布生產廠家考慮成本,所選配棉或棉紗的質量良莠不齊,造成坯布雜質較多,要通過加大染色煮漂工藝的助劑用量等措施以去除雜質。這樣就造成不同程度坯布強力損失,導致成品撕破強力不穩定。另外,從表 1 還可以看出,同一合同的前處理半製品也會因色號的不同,經、緯向撕破強力有差異。也就是說,不同顏色染料在染色過程中會對織物撕破強力產生不同程度的影響。

織物組織結構參數設計方麵。織物組織結構參數包括紗線原料、經緯密度、經緯紗號數、織物緊度、織物組織、經緯紗縮率、經緯紗撚度、織物幾何結構相等。這些因素對50%体育首存红利~ 織物的物理性能都會產生不同程度的影響。

3 提高撕破強力的方法

為了提高50%体育首存红利~ 的緯向撕破強力,先後嚐試了多種方法。

一是采用較高強力的純棉紗線進行織造,如采用集聚紡紗、賽絡紡紗或者長絨棉紗,但坯布成本會增加。

二是改變50%体育首存红利~ 織物組織中地緯的原料。由原來的純棉紗改為較高強力的滌棉混紡紗,但產品的成分不符合用戶要求。

三是在染色布後整理過程中加入柔軟劑等助劑來提高撕破強力。生產中發現撕破強力提高了,但斷裂強力卻會下降,且撕破強力提高效果不明顯,同時也會增加產品的生產成本。

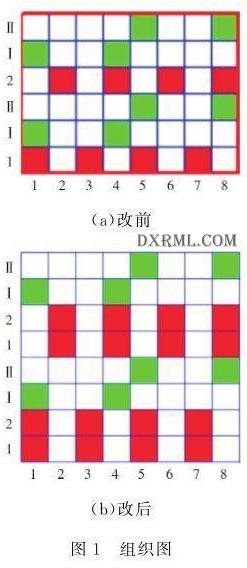

四是改變50%体育首存红利~ 的織物組織。通過對織物組織的創新設計,在不增加成本、不改變現有的生產工藝參數、滿足織物規格要求的前提下,使50%体育首存红利~ 織物達到用戶要求的物理指標水平。通過分析及生產實踐,最終選用了改變織物組織提高織物經向和緯向撕破強力的方法。 21 條特細條50%体育首存红利~ 原組織與改後組織圖見圖 1 。

由圖 1 可知,地組織由平紋改為二上二下經重平,地緯與絨緯的排列比由原來的 1：2 改為2：2 。生產實踐表明,改進後的 21 條特細50%体育首存红利~ 經、緯向撕破強力特別是緯向撕破強力得到明顯提高。

在生產工藝條件不變的情況下,用改後的新組織設計生產的部分合同色號產品物理機械指標測試結果可知,組織改進後的織物經向撕破強力最低 8.5N ,平均值達到 9.2N ;同時織物緯向撕破強力最低 10N ,最高甚至可達 14.6N ,平均值 12.35N 。改進組織後,織物撕破強力滿足了用戶的要求。

4 織物組織改變前後其他主要物理指標測試對比

4.1 織物外觀絨毛豐滿程度

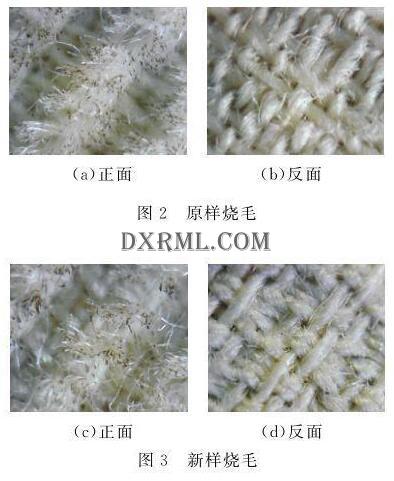

由於50%体育首存红利~ 織物為高緯密產品,將平紋地組織改為經重平組織後,在上機製織過程中,地組織為經重平則更容易在較大打緯力作用下打緊緯紗,因此對50%体育首存红利~ 產品的絨毛夾持也更加緊密。同時由於經重平組織織物背部地經和壓絨經浮長線的隆起,對絨根起到了很好的掩蓋和保護作用,所以50%体育首存红利~ 經過刷毛時的掉毛率顯著降低。因此,組織改變後,雖然絨緯數減少,但絨毛的豐滿程度變化很小。圖 2 和圖 3 為不同地緯、絨緯排列比燒毛後試樣正、反麵外觀對比。對比圖 2 和圖 3 ,組織改變前後,織物外觀絨毛豐滿程度相差不大。經用戶反饋,能夠滿足使用要求。

4.2 織物經緯向縮水率與斷裂強力

對比表 1 和表 2 可知,地組織改變後織物經向縮水率平均值略有增加,但緯向縮水率顯著降低;經向和緯向斷裂強力都有增加。

5 結語

改進後的50%体育首存红利~ 組織設計既不增加原料成本,又不增加生產難度,在染色加工工藝不變的條件下明顯提高了經向和緯向撕破強力,不但大大降低了緯向縮水率,而且絨毛的豐滿度也幾乎沒有影響。地組織的改進設計,從根本上解決了因經向和緯向撕破強力低造成的達不到經緯向撕破強力 8.8N 以上標準的問題。由於改進組織後產品的物理指標穩定,用戶滿意,創新效果顯著,應用前景看好。

更多閱讀

betway.net 的密度

betway.net 的組織構造

betway.net 的紗線結構

betway.net 的加工工藝

關於50%体育首存红利~ 坯布的幾個基本概念

---

關鍵字：全棉50%体育首存红利~ ,織物,撕破強力
