關於天絲纖維，本站之前講述了：

什麼是天絲纖維？天絲纖維有什麼特點？

天絲纖維發展狀況

天絲纖維與天絲織物的生產工藝流程

下麵將說說Tencel纖維紡紗注意事項及天絲纖維在織造工藝中的難點。

在整個過程中需要嚴格控製工藝，包括：

（1）纖維素含量：紡絲液中纖維素含量的增加，一方麵可以提高纖維的物理機械性能，但是可能使原液細流的穩定性急劇變壞，而使可紡性下降並影響到纖維的質量；

（2）NMMO中結合水的含量：NMMO吸濕性高，易變質；（3）紡絲液溫度：NMMO在高溫下易分解，其分解產物已引起纖維著色；

（4）凝固浴組成及溫度：凝固浴組成對纖維結構的改變，成品纖維的物理機械性能有很大影響；

（5）拉伸比：隨著拉伸比的提高，纖維的取向度上升，纖維的幹濕態強度增加，但延伸度下降，脆性增加，故應適當控製拉伸比；（6）噴絲頭到凝固浴液麵的空氣距離和冷卻氣流動方式及其穩定性等。

使用Tencel纖維紡紗應注意事項

Tencel纖維在機織物、針織物、特裏科經編織物、花邊等各領域均已商品化。但是，當使用紗時，必須對Tencel纖維物理性能引起關注，Tencel纖維織物開發的品種很多，有純Tencel織物、混紡織物、交織織物、針織織物等，對其他產品的掛牌標簽有考陶爾茲公司規定，純Tencel產品掛白色標簽，還Tencel51％以上的產品掛藏青色標簽。

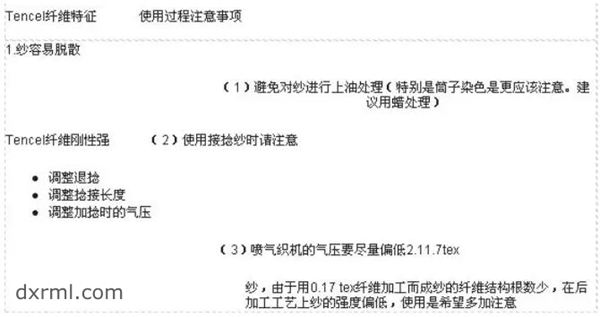

使用Tencel纖維紗的注意事項：

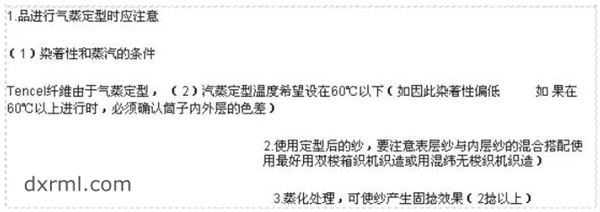

Tencel纖維織造工藝中的難點

1、整經張力

由於紗線支數較高，整經過程中應盡量避免或減少停車。確保卷繞錐角成形良好。同時，整經張力勻整十分重要，可用單紗張力儀檢查調整全幅張力。采用彈簧加壓，避免紗線從張力盤下脫出。

2、開口不清

小提花組織由於綜框較多，容易造成開口不清小跳花較多。可考慮在整經倒軸上冷漿劑的同時增加上液蠟，以進一步降低紗線的摩擦係數，提高紗線的滑度改善織造開口不清現象。

3、用分紋棒防止粘連

對於經密較大的個別品種織造過程中毛羽及毛粒會由於紗線與紗線之間的反複摩擦而越來越多，後梭口易粘連在一起。可采用平紋分紋棒防止粘連效果很好。同時，合理配置開口角度、後梁高度、織造張力等參數確保生坯質量。

4、Tencel織物的性能分析

通過對天絲織物的織造工藝進行的分析，知道了如何提高織物的服用性能。在此選擇一些典型的棉型Tencel麵料進行試驗測試，通過對試驗數據的分析，進一步研究Tencel麵料的服用和加工性能，為該類織物品種規格設計和生產加工工藝控製提供參考依據，以滿足消費者對Tencel麵料的不同要求。

使用天絲織物的注意事項

通過對Tencel織物基本性能的測試分析可以得出，在設計和使用服裝用Tencel織物時必須注意如下問題：

(1)不同規格和經緯組合的Tencel織物，其服用性能存在較大差異，設計時要引起高度重視，以便於確定合理的生產工藝路線和具體上機工藝。

(2)Tencel織物具有類似天然纖維的特征和較好的舒適感，在設計服裝用織物時，必須考慮服裝造形的要求，對織物的抗彎性能、抗皺性能、收縮性能進行分析和控製。例如，織物的經緯向抗彎剛度對服裝造形有一定影響作用，在進行品種設計和選擇麵料時要求織物的抗彎剛度必須高於5uN·m，並且經緯向抗彎剛度的差異不能太大。

(3)Tencel纖維吸濕性較大，織物熱濕收縮率也相對較高，因此，在織物後整理和服裝熨燙過程中容易產生收縮，在設計織物上機工藝和使用麵料時，應該把握好有關的規格尺寸，要考慮到不同收縮率的纖維造成的紗線縮率差異問題對織物後整理和織物外觀的風格影響。

---

關鍵字：Tencel纖維紡紗,天絲纖維,織造工藝
