紡織行業涉及到的各種知識點還是蠻多的，零零碎碎真是不好記，下麵betway.net 網整理分享了一些紡織纖維的基礎知識、公式、縮略語大全，紡織人一定要收藏喲。

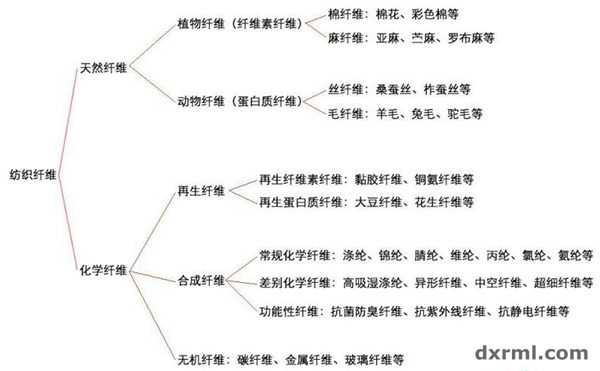

紡織麵料的紗線 ：要認識服裝麵料，首先要了解什麼是紗，什麼是線，因為任何紡織麵料都是由紗線組成的。所謂紗：既是將紡織纖維平行排列，並經加撚製而成的產品。而將雙根或多根紗並合加撚製而成的產品則稱之為線或股線。

1、紗線分類

按紡紗工藝方法分類可分為：精梳紗、普梳紗、半精梳紗

按紗線的染整及後加工分類可分為：本白紗、漂白紗、染色紗、燒光紗、絲光紗

按紗線的粗細（紗支）分為：粗支紗、中支紗、細支紗、高支紗

紡織麵料的粗細、厚薄、輕重及檔次，其中紗的粗細是決定因素之一。

2、線密度和長度

纖維的線密度和長度

纖維的線密度是指纖維的粗細程度。

纖維的長度是指纖維的長短程度。

紡織纖維必須具有一定的線密度和長度，才能使纖維間相互抱合，並依賴纖維之間的磨擦力紡製成紗。所以，紡織纖維具有一定的線密度和長度，這是進行紡織加工和使產品具有使用價值的必要條件之一。紡織纖維的線密度與紡織加工和製成的紗絲及織物的性能密切相關。

一般情況下，纖維線密度較低、均勻度較好，則有利於紡織加工和產品質量。在纖維線密度對織物服用性能的影響中，較細的纖維製成的織物較柔軟，光澤較柔和，用較細的纖維可以製得較為輕薄的織物，也可製造透氣性好和仿絲綢效果好的服裝麵料。但細纖維製成的織物易起毛、起球、而粗纖維織物可用以製造為硬挺、粗獷和厚實的織物。

同樣，紡織纖維的長度也與紡織和產品質量關係密切。纖維長度較長、長度整齊度好、短纖維含量少，則對紡織加工和產品質量有利。在相同條件下，纖維較長，則成紗強度高、條幹均勻，成紗表麵光潔，製成的織物牢度好，外觀光潔，不易起毛、起球。

此外，在保證一定成紗質量的前提下，纖維越長，則可紡的紗越細，可用來製造較為輕薄的織物。對於長度較短的則言，長度比線密度更為重要。

例如在棉花的品級和定價上，長度是最重要的指標。

在紡織纖維中，天然纖維的線密度和長度是不均一的，有時差異還較大，它隨著纖維品種、生長條件等不同而不同。而化學纖維是人工製造的，纖維的線密度和長度可在一定範圍內根據纖維加工和使用的要求，人為控製和確定。

膨體紗是先由兩種不同收縮率的纖維混紡成紗線，然後將紗線放在蒸汽或熱空氣或沸水中處理，此時，收縮率高的纖維產生較大收縮，位於紗的中心，而混在一起的低收縮纖維，由於收縮小，而被擠壓在紗線的表麵形成圈形，從而得到蓬鬆、豐滿、富有彈性的膨體紗。

包芯紗一般以強力和彈力都較好的合成纖維長絲為芯絲，外包棉、毛、粘膠纖維等短纖維一起加撚而紡製成的紗。

包芯紗兼有長絲芯紗和外包短纖維的優良性能。

比較常見的包芯紗有滌棉包芯紗，它以滌綸長絲為芯紗，外包棉纖維。

氨綸包芯紗，它是以氨綸長絲為芯紗，外包其他纖維製成的紗線。由這種包芯紗製成的針織物或牛仔褲料，穿著時伸縮自如，舒適合體。

3、特克斯

纖維和紗線的線密度是纖維很重要的物理特性和幾何特征之一，它不僅影響紡織加工和產品質量，而且還與織物的服用性能密切相關。同樣，線密度也是紗線最重要的指標。紗線的線密度影響到紡織品的物理機械性能、手感、風格等，它也是進行織物設計的重要依據之一。

纖維和紗線的線密度有多種表示形式，一般采用與紗線截麵積成比例的間接指標來表示。

常用的指標有特克斯（號數）、公製支數、英製支數、旦數等。

總的來說，纖維和紗線的線密度指標主要分定長製和定重製兩類。

定長製定長製是指一定長度的纖維或紗線所具有的重量，它的數值越大，表示纖維或紗線越粗。

目前常用的有特（tex）、分特（dtex）、毫特（mt x）、旦（D）等。我國法定計量單位為特數製。

特克斯簡稱“特”，它是指1000米長的纖維或紗線在公定回潮率時的重量克數。特克斯對於棉型紗線俗稱為號數。此外，還可以用直徑來表示紗線的線密度。紗線的直徑是進行織物設計、製定製造工藝參數的重要依據，它可在顯微鏡下進行測量，但在實際生產中，紗線的直徑由紗線的特數或支數和紗線的密度換算而得。在股線的線密度表示中，特數製以組成股線的單紗特數乘上合股數來表示，如14×2。當股線中單紗的特數不同時，則以單紗的特數相加來表示

如：16+18。支數製以組成股線的單紗的支數除以股數來表示。

如：50/2。如果組成股線的單紗的支數不同，則應把單紗的支數並列，用斜線劃開。

如：24/48。化學纖維的複絲線密度，用組成複絲的單絲根數和總特克斯數表示。

如：16.5 tex/30 f，表示複絲總線密度為16.5 tex，單絲根數為30根。

化學纖維或蠶絲的複絲線密度為組成該複絲的單絲線密度之和。纖維的耐化學性能是指纖維對各種化學物質破壞的抵抗能力。

纖維在紡織染整加工中，會不同程度地接觸水、酸、堿、鹽和其他的化學物質，同時，纖維製品在使用過程中，也會接觸各種化學品，如洗滌劑、整理劑等。所以，作為紡織纖維必須具備一定的耐化學性能，才能滿足紡織染整加工和產品使用的要求。

此外，隻有了解各種紡織纖維的耐化學性能，才能合理地選擇適當的加工條件，正確使用各種纖維製品。在各種紡織纖維中，纖維素纖維對堿的抵抗能力較強，而對酸的抵抗能力很弱。

蛋白質纖維的耐化學性能與纖維素纖維不同，它對酸的抵抗力較對堿的抵抗力強，蛋白質纖維無論在強堿還是弱堿中都會受到不同程度的操作，甚至導致分解。合成纖維的耐化學性能要比天然纖維強，如丙綸和氯綸的耐酸、耐堿性能都非常優良。

機械性能紡織纖維在各種外力的作用下，和種變形的性能稱為紡織纖維的機械性能。外力作用包括拉伸、壓縮、彎曲、扭轉、磨擦等各種形式。紡織纖維的機械性能應包括纖維的強度、伸長、彈性、耐磨性、彈性模量等。

4、纖維的強度

纖維的強度是指纖維抵抗外力破壞的能力，它在很大程度上決定了紡織商品的耐用程度。纖維的強度可用纖維的絕對強力來表示，它是指纖維在連續增加負荷的作用下，直至斷裂時所能承受的最大負荷。其法定講師單位為牛頓（N）或厘牛頓（cN）。

過去習慣用克力或公斤力表示。由於纖維強力的與纖維的粗細有關，所以對不同粗細的纖維，絕對強力無可比性，因此，常用相對強度來表示纖維的強度。相對強度是指單位線密度（每特或每旦）纖維所能承受的最大拉力。法定計量單位為牛/特（N/tex）或厘牛/特（cN/tex）。

5、纖維的彈性

纖維及其製品在加工和使用中，都要經受外力的作用，並且產生相應的變形。當外力的作用去除後，纖維的一部分變形可恢複，而另一部分變形則不會恢複。

可將纖維的變形為成三個部分：

即當外力去除後能立即恢複的這部分變形稱急彈性變形；

當外力去除後，能緩慢地恢複的這部分變形稱緩彈性變形；

當外力去除後，不能恢複的這部分變形稱塑性變形。

纖維的彈性就是指纖維變形的恢複能力。表示纖維彈性大小的常用指標是纖維的彈性回複率或稱回彈率。它是指急彈性變形和一定時間的緩彈性變形占總變形的百分率。纖維的彈性回複率高，則纖維的彈性好，變形恢複的能力強。用彈性好的纖維製成的紡織品尺寸穩定性好，服用過程中不易起皺，並且較為耐磨。如：滌綸具有優良的彈性，其製成的服裝具有挺括、耐磨等特性。

6、纖維的耐磨性

纖維及其製品在加工和實際使用過程中，由於不斷經受磨擦而引起磨損。而纖維的耐磨性就是指纖維耐受外力磨損的性能。纖維的耐磨性與其紡織製品的堅牢度密切相關。耐磨性的優劣是衣著用織物服用性能的一項重要指標。纖維的耐磨性與纖維的大分子結構、超分子結構、斷裂伸長率、彈性等因素有關。

常見纖維耐磨性高低的順序如下：

錦綸>丙綸>維綸>乙綸>滌綸>腈綸>氯綸>毛>絲>棉>麻>富強纖維>銅氨纖維>粘膠纖維>醋酯纖維>玻璃纖維。

7、纖維的彈性模量

纖維的彈性模量也稱“初始模量”，它是指纖維拉伸曲線上開始一段直線部分的應力應變比值。

在實際計算中，一般可取負荷伸長曲線上伸長率為1時的一點來求得纖維的彈性模量。纖維彈性模量的大小表示纖維在小負荷作用下的難易程度，它反映了纖維的剛性，並與織物的性能關係密切。
當其他條件相同時，纖維的彈性模量大，則織物硬挺；反之，彈性模量小，則織物柔軟。

8、纖維的加撚

加撚是使紗條的兩個截麵產生相對回轉，這時紗條中原來平行於紗軸的纖維傾斜成螺旋線。

對短纖維來說，加撚主要是為了提高紗線的強度。而長絲的加撚既可以提高紗線的強度，又可產生某種效應。紗線加撚的多少以及紗線在織物中的撚向與撚度的配合，對產品的外觀和性能都有較大的影響。

加撚性質的指標有：表示加撚程度的撚度、撚係數及表示加撚方向的撚向。

撚度紗絲加撚角扭轉一圈為一個撚回。

紗線單位長度內的撚回數稱撚度。我國棉型紗線采用特數製撚度，即用10 cm紗線長度內的撚回數表示；

精梳毛紗和化纖長絲則采用公製支數製撚度，即以每米內的撚回數表示；

此外，還有以每英寸內撚回數表示的英製支數製撚度。撚係數撚度不能用來比較不同粗細紗線的加撚程度.

撚係數

因為相同撚度，粗的紗條其纖維的傾斜程度大於細的紗條。在實際生產中，常用撚係數來表示紗線的加撚程度。

撚係數是結合線密度表示紗線加撚程度的相對數值，可用於比較不同粗細紗線的加撚程度。

撚係數可根據紗線的撚度和紗線的線密度計算而得到的。撚向撚向是指紗線加撚後，單紗中的纖維或股線中單紗呈現的傾斜方向。它分Z撚和S撚兩種。加撚後，紗絲的撚向從右下角傾向左上角，傾斜方向與“S”的中部相一致的稱S撚或順手撚；紗線的撚向從左下角傾向右上角，傾斜方向與“Z”的中部相一致的稱Z撚或反手撚。

一般單紗常采用Z撚，股線采用S撚。股線的撚向按先後加撚的撚向來表示。例如，單紗為Z撚、初撚為S撚、複撚為Z撚的股線，其撚向以ZSZ表示。

紗線的撚向對織物的外觀和手感影響很大，利用經緯紗的撚向與織物組織相配合，可織出外觀、手感等風格各異的織物。

9、纖維的吸濕性

吸濕性能紡織纖維放在空氣中，會不斷地和空氣進行水汽的交換，即紡織纖維不斷地吸收空氣中的水汽，同時也不斷地向空氣中放出水汽。紡織纖維在中吸收或放出水汽的性能稱為纖維的吸濕性。紡織纖維的吸濕性是紡織纖維的重要物理性能之一。

紡織纖維吸濕性的大小對紡織纖維的形態尺寸、重量、物理機械性能都有一定的影響，從而也影響其加工和使用性能。紡織纖維吸濕能力的大小還直接影響服用織物的穿著舒適程度。

吸濕能力大的纖維易吸收人體排出的汗液，調節體溫，解除濕悶感，從而使人感到舒適。所以在商業貿易、纖維性能測試、紡織加工及紡織品的選擇中都要注意纖維的吸濕性能。

在常見的紡織纖維中，羊毛、麻、粘膠纖維、蠶絲、棉花等吸濕能力較強，合成纖維的吸濕能力普遍較差，其中維綸和錦綸的吸濕能力稍好，腈綸差些，滌綸更差，丙綸和氯綸則幾乎不吸濕。

目前，常將吸濕能力差的合成纖維與吸濕能力較強的天然纖維或粘膠纖維混紡，以改善織品的吸濕能力。在纖維的吸濕性能中，除吸濕性外，纖維材料的吸水性也與服用織物的穿著舒適性密切相關。

纖維的吸水性是指纖維吸著液體水的性能。

人們在活動時所產生的水汽和汗水，主要領先材料的吸濕和吸水性能，進行吸收並向外發散，從而使人感到舒適。一般來說，外衣主要是受雨水的浸濕，所以可選擇吸水性小的纖維作外衣材料；內衣主要是受身體的不顯性蒸發和出汗浸濕，因此要選擇吸濕和吸水性大的纖維作內衣材料。

以上便是一些關於紡織纖維的基礎知識，做紡織行業的我們一定要懂喲。不要忘記經常關注betway.net （www.52wlchibi.com）網，我們會經常更新一些實用的紡織知識。

---

關鍵字：紡織人,紡織纖維,紡織知識,紡織公式,紡織縮略語
