什麼是絲的網絡度？網絡加工的產品稱網絡絲，又稱交絡絲，是利用壓縮空氣氣流對絲束進行噴射、衝擊和碰撞，使絲束中的各根單絲間產生不規則的交絡，形成具有良好抱合性能的結點絲條。

預取向絲(POY)若經網絡加工，可增加POY單絲間的抱合力，改善它的後加工性能，使它具有較好的退繞性能，在拉伸變形時不易產生毛絲、斷頭和鬆圈絲等。

而將拉伸絲和變形絲經網絡加工，則可在織造過程中省去並絲、加撚、上漿等工序，可直接將網絡絲上機織造，且可降低斷頭率，提高勞動生產率10％～20％，其織物有一定的毛感，不易起毛球，沒有合纖長絲那樣的亮光。

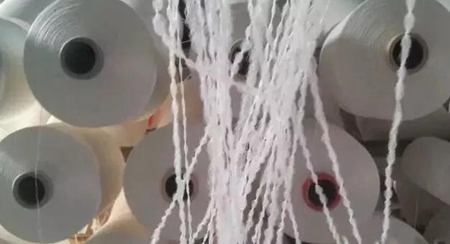

網絡絲

網絡度如何測量

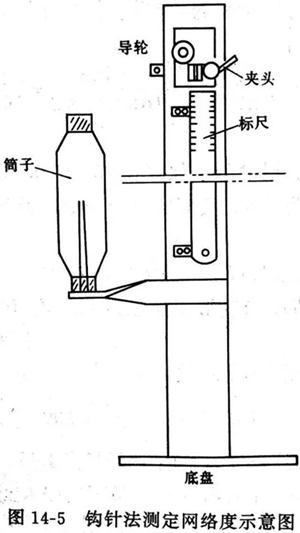

網絡度的測定經常采用“構針法”，此法最為簡便。他是利用小針插入網絡長絲內進行梳理，從而測定出網絡長絲網絡點之間的距離和分布情況，測定裝置如圖14-5所示。

測定時，先將網絡長絲的卷繞筒子插在測定儀的筒子插架上，用手拉住絲的一端從筒子上退絲，穿過導輪，取1m試樣，用夾頭夾住，在絲條下端垂直下掛相當於絲條纖度1/10荷重的砝碼(若測定167dtex長絲，則掛16·7cN砝碼)，然後在絲條的上端用4g重的細鋼針插入絲條內，使絲條大致分成2束絲。

在細鋼針的兩端各懸掛相當於纖度1/5荷重的砝碼，使鋼針以2cm/s的速度下落，記下鋼針下落的距離。重複做50～100次上述試驗，求出鋼針50次或100次下落距離平均值X，取它的倒數即為網絡度。

網絡度如何測量

網絡絲的網絡度

網絡穩定性(網絡解消率，%)的測定，是在上述經網絡度測定的網絡長絲下端加上2.2cN/dtex的靜負荷，放置1min，移去負荷，測定網絡度，取五次平均值。按下式計算網絡解消率：

網絡解消率(%)=（1-G/E）×100

式中：E——未加荷重前的網絡度；G——加2.2cN/dtex荷重後的網絡度。

網絡絲的絲圈穩定

(1)繞取絲絞：在框架周長為1m的搖絞機上，以0.01cN/dtex的預張力繞製絲絞，使絲的總纖度為2500dtex。

例如，對於167dtex的長絲統製絲絞時，其絲絞圈數按式(11-7)計算。

絲絞圈數=絲絞總的纖度(dtex)/絲條的纖度（dtex）*2=2500/（167*2）=7。

(2)測量絲絞長度a：絲絞在25cN(0.01cN/dtex)負荷下維持lmin，測量a。負荷值以未變形原絲絲絞的總纖度計算，即0.5cN/dtex。

(3)測量絲絞長度b：絲絞在1250cN負荷下維持1min,測量b。負荷值以未變形原絲絲絞的纖度計算，即0.5cN/dtex。

(4)計算絲圈不穩定性I1：I1(%)=（b-a）/a*100。

(5)測量絲絞長度c：測定絲絞長度b後，鬆弛lmin，再加25cN負荷(0.0lcN/dtex)，此負荷值按未變形原絲絲絞的纖度計算，在lmin後，測量絲絞長度c。

(6)計算絲圈的不穩定性I2：I2（％）=c-a/a*100。

空氣變形絲的沸水收縮率

(1)繞取絲絞：在0.018cN/dtex的預張力下繞製絲織，每圈1m，共8圈。

(2)測量絲絞長度a：幹絲絲絞的負荷取未變形原絲絲絞的總纖度的數值加上0.018cN/dtex,1min後測出長度a。

(3)收縮處理：絲絞在無張力狀態下，於含有陰離子活性劑1g/L Erkamtol Ba-Bager 的95℃蒸餾水中 收縮處理15min。

(4)烘幹：用布巾或紙巾吸去絲絞上沾附的水，然後在50℃下烘30min。

(5)測量絲絞長度b：絲絞的負荷取未變形原絲的絲絞總纖度的數值加上0.018cN/dtex，1min後測出長度b。

(6)計算沸水收縮率：沸水收縮率（％）=a-b/b *100。

空氣變形絲絲圈高度和密度

空氣變形絲變形的效果及其後加工織造性能和織物的手感、風格與絲圈高度和絲網密度有關，因此，這是空氣變形絲的一項極為重要的指標。

(1)絲圈高度的測量：由於絲網大小不一，分布不勻，離散性較大，所以一般用統計值來表示。

美國杜邦公司的定義如下式：絲圈高度=（最大絲圈外徑-絲身直徑）/2

在實際測定時，由於絲圈沿絲條表麵分布的幾率是均等的，因此，隻要用投影儀測得單邊的投影高度即可知絲圈的大小。這樣，測試效率可提高一倍，誤差可減少一半。

(2)絲圈密度的測定：空氣變形絲的絲圈高度低、而密度大。目前，用國產毛羽儀測定，因分辨率達不到要求，故誤差很大，也可用投影儀目測檢查。這是測定空氣變形絲單邊絲網投影數，再進行計算的方法。

空氣變形絲的網絡度

網絡是空氣變形絲絲身的一個主要特征，網絡點的多少反應網絡效果。

由於網絡點中纖維的集結密度、抱合力、直徑等與非結點處不同，因而網絡度對空氣變形絲的彎曲剛度、密度、蓬鬆度、條幹均勻度、染色均勻度均有一定的影響，所以對其網絡度的測定十分重要。

由於空氣變形絲的網絡密度高(比網絡絲高3～5倍以上)，網絡點長度又不能忽略，因此空氣變形絲的網絡度是測量每米絲中完全網絡點的個數，再取平均值來表示，而不是像網絡絲那樣用結點間距離除定長來求得網絡度。

空氣變形絲的直徑

絲條直徑是織物結構設計中的一個重要參數，它關係到織物的厚度、剛度、手感等。國外應用光電掃描法測量直徑。由於國內尚無此類儀器，故用投影儀來測量直徑。但由於空氣變形絲的截麵近似橢圓形，所以可在投影儀上加一個同步旋轉器，這樣可以測出橢圓長短軸的投影長度，然後求它的相當直徑D。

D=√ab

式中a、b分別為長短軸的投影長度。

動態不穩定性

絲條在織造過程或直接使用中所受到的應力是在一定範圍內變化的，在這種動態負荷作用下，絲條結構會發生重大改變而產生不可逆形變。

可設計一個簡單裝置，通過凸輪旋轉推動橫梁做上下往複運動，從而測定絲條在動態負荷下的伸長變化率，以此表示變形絲的動態不穩定性S。

S(％)=（L2-L1）/L1 *100

式中：L1——初始長度；L2——加動態負荷後的長度。

關鍵字：絲的網絡度,網絡加工,網絡絲,交絡絲
