線密度較低的纖維稱細旦絲，細旦絲是差別化纖維中應用量較大，而較有代表性的一種。對細旦絲線密度的劃分各有說法，各國也有不同的標準。國家科委1993年8月公布的有關資料文件如表8所示。

纖維的線密度是一個重要的品質指標，它和纖維的強度、粗細均勻度、外觀、手感、風格等都有密切的關係；而纖維的彎曲剛度與纖維線密度的平方成正比，因而纖維的線密度越小，即纖維越細，手感越柔軟。

對滌綸而言，經測定，當單絲線密度在0.83dtex以下時，纖維的剛度和抗扭剛度將發生顯著的變化，為此，細旦絲織成的織物經砂磨後，被磨斷的纖維聳立在織物表麵，具有細膩、柔軟的茸毛感，即形成明顯的桃皮絨效果。

細旦絲主要的有以下幾類：

(1)常規紡絲法形成的細旦絲：常規紡絲法是直接用熔紡法、濕法或幹法紡絲製取細旦絲或超細絲，它可以通過加大拉伸倍數的小孔徑噴絲孔實現，目前可用熔融紡絲機紡製單絲線密度為0.56dtex(0.5旦)以下的超細纖維。

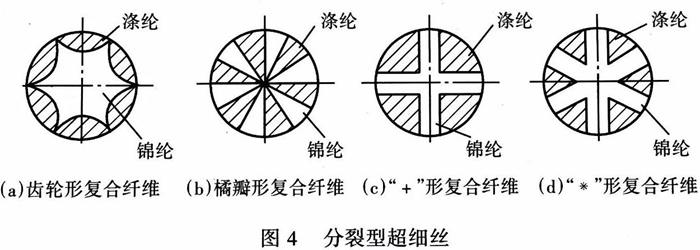

(2)分裂型細旦絲：分裂型細旦絲是采用性質不同的兩類聚合物，目前常用錦綸和滌綸複合紡絲，織成織物後采用化學或物理方法，再將纖維分裂成兩種微細的長絲。常見的分裂型超細絲有齒輪形複合纖維[圖4-(a)]、橘瓣形複合纖維[圖4-(b)]、”+”形複合纖維[圖4-(c)]、”*”形複合纖維，細旦絲主要規格如表9所示。

從圖4和表9中可知，分裂後的單纖維，其截麵都為異形，而其單絲的平均線密度在0.6dtex以下，最細的纖維隻有0.21dtex，達到了超細纖維或超極細纖維的標準。

(3)海島絲：海島絲由可溶性包覆不可溶性超細旦的兩種聚合物，經複合紡絲得到的纖維，形成無數束海島結構，經開纖後整理，溶去水溶性纖維，留下了超細纖維，一般每根纖維含學纖維37根，單纖維的線密度＜0.1 dtex，它具有極小纖維密度和高比表麵積。

---

關鍵字：細旦絲
